Przykłady OSM 3D

kocio · 2013-09-29 23:14:13

Javnik wrote:

Ad.1 Obrys dla całości (posty #82, #82)

Hm, że niby które posty masz na myśli?...

Javnik · 2013-09-30 09:34:06

Javnik wrote:

Pytanie: Co mam zrobić z tym?
Zrobiłem wszystkie kolumienki wokół budynku sądu, tylko nie wiem jak dla tego ustawić relację/outline? Uznałem, że nie będę objeżdżał całego budynku wraz z kolumnami drogą z tagiem building=yes, bo się sąd mocno powiększy...Oznaczyłem za to same budynki jako building=yes, zamiast :part, żeby je w mapniku było widać.
A jak to w relacji? Na razie dałem wszystkie kolumienki jako part, ale nie dodałem budynków, bo Kendzi3D wariował smile

marek klecieak wrote:

Zwiekszyc budynek.Nic nie szkodzi.
To samo jest np. ze wszystkimi greckimi swiatyniami, a sporo tego jest.

Te

kocio · 2013-10-01 00:06:32

Javnik wrote:

Ad.2 Daj tagi dotyczące tej większej części do relacji (multipoligonu). Powinno pomóc dla K3D.

Ale które tagi? Nie chcę, żeby Mapnik się przez to rozjechał. Jeśli możesz, to popraw to.

Oj, zdecydowanie przydałaby się krótka ściąga jak koszernie tagować budynki, żeby przynajmniej w K3D i Mapniku to wyglądało normalnie!

Javnik wrote:

Ad.3 Daj building:levels zamiast roof:levels. U mnie działa po tym normalnie.

Pomogło - to był mój ewidentny błąd.

kocio · 2013-10-01 00:19:44

Widzę, że Złote Tarasy wyglądają nareszcie z grubsza tak, jak specyfikacja S3DB pozwala - to chyba Marcina cyzelowanie. A Żagiel to był sprytny hak - gratulacje!

Między ZT a dworcem dodałem daszki pętli autobusowej (którym dorobię podpórki jak tylko pójdę na wizję lokalną ) i ten teren wygląda już dość porządnie, tylko K3D wyświetla jakiś dziwny ciemnoszary prostokąt na ziemi przed wejściem do ZT - wiecie może co to? Bo cień to chyba nie jest.

Tylko na szczycie Pałacu Kultury wyszła dziwna piramidka. Jeśli wieża telekomunikacyjna z tagu na razie nie będzie renderowana, to proponuję usunąć ten szeroki daszek i zrobić piramidkę o bardzo wąskiej podstawie, żeby wyglądała jak iglica. Sam się nie chcę dotykać, bo musiałbym najpierw sprawdzić jakie wysokości i poziomy powinny mieć te górne klocki, tzn. jakie były przed retuszem.

Javnik · 2013-10-01 09:57:04

kocio wrote:

Javnik wrote:
Ad.2 Daj tagi dotyczące tej większej części do relacji (multipoligonu). Powinno pomóc dla K3D.
Ale które tagi? Nie chcę, żeby Mapnik się przez to rozjechał. Jeśli możesz, to popraw to.
Oj, zdecydowanie przydałaby się krótka ściąga jak koszernie tagować budynki, żeby przynajmniej w K3D i Mapniku to wyglądało normalnie!

Już Trzeba będzie tylko za jakiś czas sprawdzić, czy jednak w mapniku się nie rozsypało.
Chodziło o te tagi z obrysu budynku.

kocio wrote:

Widzę, że Złote Tarasy wyglądają nareszcie z grubsza tak, jak specyfikacja S3DB pozwala

No...jak się spojrzy na złote w josm, to aż strach dotykać lub przesuwać

marcin_b · 2013-10-01 14:15:22

W PKiN zmieniłem zwieńczenie - stosując mały trik na piramidkę z lekkim wklęsłym przełamaniem. Zrobiłem również na próbę jedną wieżyczkę na gmachu Polskiego Radia - taj jakbym to robił. Jakby co to wykorzystajcie. Można byłoby zrobić przełamanie jak w PKiN Oczywiście w K3D wychodzi dobrze, w F4 direction będzie zgodna z rzeczywistymi kierunkami świata.

Jeśli chodzi o spis na Wiki (sory ale nie mam czasu w uzupełnianie listy, podczas gdy chcę jeszcze pomapować inne rejony ) - ogólnie fajna sprawa. Zamiast % można byłoby zrobić podział zaawansowany (na zielono), uproszczony (na żółto). Przy okazji dorobiłem Cosmopolitana. Myślę, że można byłoby pochwalić się na warszawskim dziale forum SkyScraperCity, to na bank przybędzie chętnych do rzeźbienia.

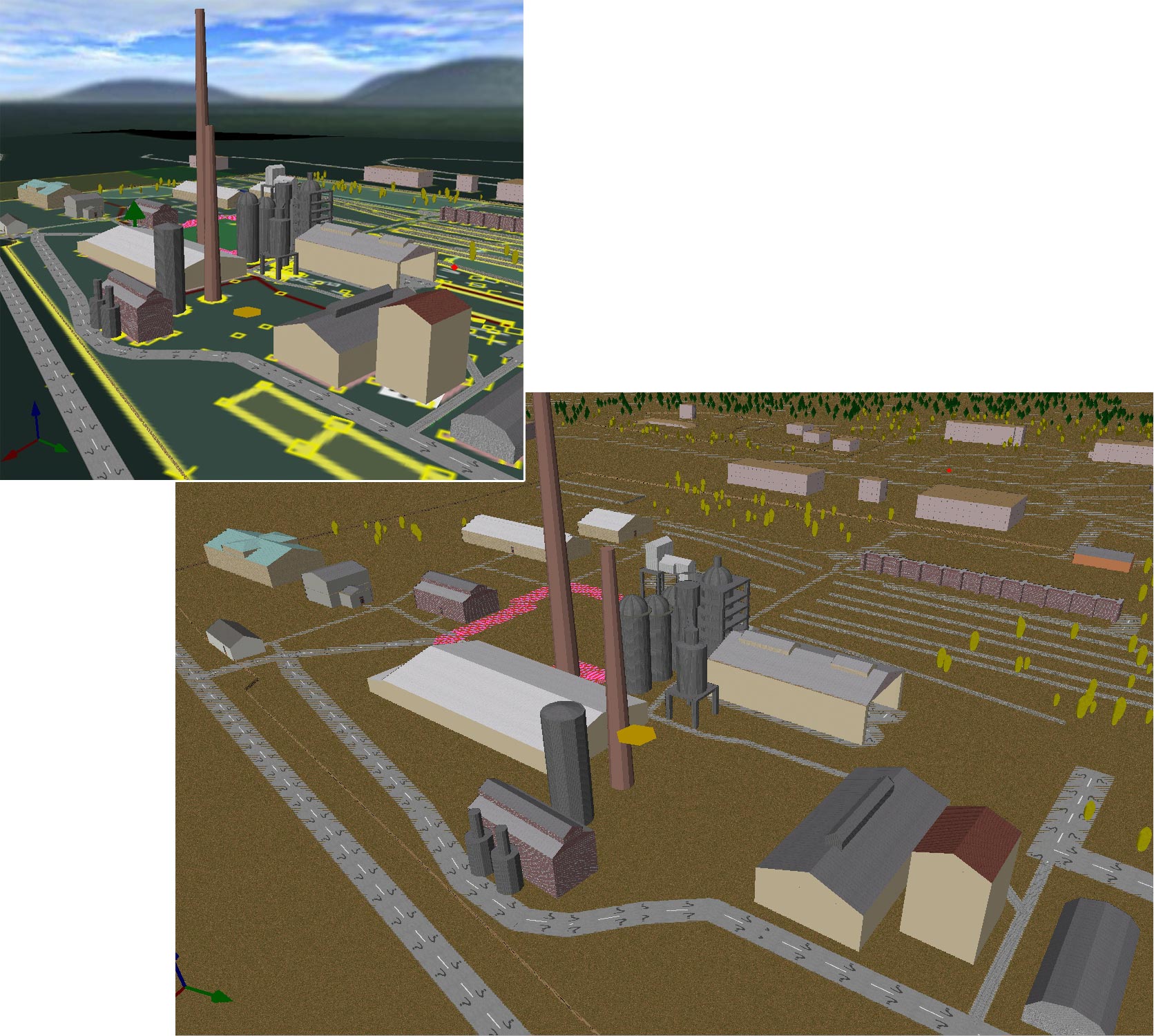

Jako, że wrzucamy tu przykłądy 3d, pochwalę się modelem starachowickiego zakładu wielkopiecowego (obrazek linkuje do powiększenia):

Popieram stworzenie wzorcowego hipotetycznego budynku z wystającym parterem, nadwieszeniem, częściami z kilkoma rodzajami dachów z uwzględnieniem direction, oraz opisanym w relacje, tak żeby oprócz zgodności w K3D był dobrze wyświetlany w mapniku i (chociaż) w miarę dobrze w F4 map i przy okazji w osmapa.pl.

Last edited by marcin_b (2013-10-01 14:16:53)

marek kleciak · 2013-10-01 15:37:30

Bardzo fajny przyklad! Dzieki!!

Władysław Komorek · 2013-10-01 16:48:00

A macie jakiś przykład na chłodnię kominową w elektrowni, z paraboliczną ścianą?
Przykład kościoła z 3 wieżyczkami też by się przydał.

Last edited by Władysław Komorek (2013-10-01 16:49:11)

marek kleciak · 2013-10-01 17:15:57

Chlodnia tego typu ma powierzchnie drugiego stopnia. Przewidzialem to w specyfikacji ale nie wiem, czy jest to juz zaimplementowane...

kocio · 2013-10-02 10:36:10

W Polskim Radiu sklonowałem marcinowy wynalazek na pozostałe wieżyczki - optycznie jest to bliskie oryginału, tylko nie wiem czemu nie widać piramidek na szczytach. Wydaje mi się, że docelowo to powinien być dach namiotowy (typ 8.7), ale K3D jeszcze go nie renderuje, więc sprawa jest na razie bezprzedmiotowa.

marek kleciak · 2013-10-02 11:20:51

Kocio,
moze uzupelnij tutaj linki do Waszej pracy: http://wiki.openstreetmap.org/wiki/Simp … Demo_areas

miklobit · 2013-10-02 11:25:55

marek kleciak wrote:

Chlodnia tego typu ma powierzchnie drugiego stopnia. Przewidzialem to w specyfikacji ale nie wiem, czy jest to juz zaimplementowane...

Bardzo zbliżony temat to kominy przemysłowe, które mają zwykle formę ściętego stożka.
Wg specyfikacji pasuje to do podtypu 8.02.
Od strony mapowania (bo nie wiem jak z implementacją renderingu) chłodnie i kominy to jedne z najprostszych form no i również wizualnie bardzo efektowne z uwagi na swoją wysokość. Więc było fajnie jakby się pojawiły w pluginie do josm'a i w renderach.

Tak przy okazji to grzebiąc po wiki zauważyłem że dotarcie do spójnej informacji nie jest wcale proste.
Tzn brakuje czytelnego powiązania tematów w ramach 3D
Jest kilka zbiorczych stron, ale nie wiem, którą należałoby traktować jako punkt startowy do całości
http://wiki.openstreetmap.org/wiki/Simple_3D_Buildings
http://wiki.openstreetmap.org/wiki/3D_D … nt/Tagging
http://wiki.openstreetmap.org/wiki/OSM-4D

marek kleciak · 2013-10-02 11:39:19

Teoretycznie dopóki nie ma ogloszonej specyfikacji F3DB jest to pierwszy stronka.
Poniewaz jest zbyt ogólna to ludzie siegaja do dwóch nastepnych.

Abym mógl stworzyc ta nowa specyfikacje musze jednak najpierw zaczac prace nad edytorem F3DB...

miklobit · 2013-10-02 12:04:56

Żeby łatwiej zastartować z mapowaniem 3D (dopóki nie będzie edytowa F3DB :-) ) to przydałby się zbiór modeli, poprawnie otagowanych wg S3DB, objemujący już zaimplementowane formy, w takiej konwencji :
1. Model z rendera + plik tagowania (żeby można to wczytać do JOSMa i pomęczyć). Takie coś już jest na stronie: http://wiki.openstreetmap.org/wiki/Example_Models
2. Model z p.1 rozrysowany w rzucie ortogonalnym, jako wireframe ( tak, żeby było widać wyraźnie gdzie jest umieszczony w przestrzeni 3D każdy element fizycznie rysowany w JOSM ) + pełna lista tagowania każdego elementu. Tak jak na rysunkach http://wiki.openstreetmap.org/wiki/File … -step5.png tylko w rzucie 3D.

Last edited by miklobit (2013-10-02 12:07:14)

kocio · 2013-10-02 12:28:24

marek kleciak wrote:

Gis day jest 20 października?
JEstem emerytem (mentalnie). Nie pamietam Zajrzyj na GIS Day 2013... Mysle ze to 20 pazdziernika.

Dokładniej 20 listopada (http://forum.openstreetmap.org/viewtopic.php?id=22564).

kocio · 2013-10-03 03:16:38

Przypadkiem mnie natchnęło i zrobiłem niedawno szkic 3D stacji Warszawa Ochota (http://www.openstreetmap.org/browse/way/29849909) - stwierdziłem, że przecież jeśli w K3D nie ma jeszcze dachu 8.1, to można zamiast niego użyć 2.8, bo jest mu znacznie bliższy niż całkiem płaski!

Ale potem pomyślałem, że przejście z 2D do 3D będzie chyba skutkować pisaniem jeszcze bardziej "pod renderer", niż to jest obecnie, ponieważ o ile na płaszczyźnie można po prostu wyrysować dowolny kształt (tylko zaokrąglenia są kostropate) i poprzestać na obrysie, to bryły w S3DB trzeba składać z bardziej dyskretnych (czytaj: mniej elastycznych) "cegiełek" i gdy nie mamy w składziku odpowiednich klocków, to trzeba oszukiwać, czyli robić tak, żeby wyglądało względnie realistycznie. Albo kolory: na mapie nikomu nie wadzi, że budynki mają ten sam kolor, ale w 3D - zwłaszcza tak schematycznym, jak S3DB, i pozbawionym napisów jak w K3D - kolory pełnią ważną funkcję orientacyjną.

Skądinąd nadal robi na mnie wrażenie jak bardzo trzeci wymiar jest niezależny od dwóch pozostałych, tzn. tylko gdzieniegdzie z powodu uwzględnienia wysokości trzeba zmieniać cokolwiek w widoku na płaszczyźnie.

skyraster · 2013-10-04 13:49:51

miklobit wrote:

Żeby łatwiej zastartować z mapowaniem 3D (dopóki nie będzie edytowa F3DB :-) ) to przydałby się zbiór modeli, poprawnie otagowanych wg S3DB, objemujący już zaimplementowane formy, w takiej konwencji :
1. Model z rendera + plik tagowania (żeby można to wczytać do JOSMa i pomęczyć). Takie coś już jest na stronie: http://wiki.openstreetmap.org/wiki/Example_Models
2. Model z p.1 rozrysowany w rzucie ortogonalnym, jako wireframe ( tak, żeby było widać wyraźnie gdzie jest umieszczony w przestrzeni 3D każdy element fizycznie rysowany w JOSM ) + pełna lista tagowania każdego elementu. Tak jak na rysunkach http://wiki.openstreetmap.org/wiki/File … -step5.png tylko w rzucie 3D.

Zdecydowanie by się przydał. Najlepiej w formie przyjaznej maszynom (xml/vrml lub coś w tym guście) Chciałbym w swoim sofcie w przyszłości uwzględnić mapowanie w 3D, więc taki zbiór presetów 3D ułatwiłby sprawę. Tak z ciekawości, gdzie najwięcej w PL jest przykładów dobrze otagowanych OSM w wersji 3D?

Last edited by skyraster (2013-10-04 13:50:33)

Javnik · 2013-10-04 15:48:17

marcin_b wrote:

Jeśli chodzi o spis na Wiki (sory ale nie mam czasu w uzupełnianie listy, podczas gdy chcę jeszcze pomapować inne rejony ) - ogólnie fajna sprawa. Zamiast % można byłoby zrobić podział zaawansowany (na zielono), uproszczony (na żółto). Przy okazji dorobiłem Cosmopolitana. Myślę, że można byłoby pochwalić się na warszawskim dziale forum SkyScraperCity, to na bank przybędzie chętnych do rzeźbienia.

Coś tam pogrzebałem...Lepiej?
@kocio: Moźesz tam zrobić update swoich dzieł.

skyraster wrote:

Tak z ciekawości, gdzie najwięcej w PL jest przykładów dobrze otagowanych OSM w wersji 3D?

Przepraszam za moje natręctwo, ale...w Warszawie
Ale czy są dobrze zrobione? Może tak: Najlepiej jak potrafimy

Ale tak na serio to z największych miast to chyba Warszawa(?)...pewnie przede wszystkim dlatego, że najprościej walnąć bryłę wieżowca, których u Nas dużo...
Choć w Poznaniu też ładny budynek znalazłem

skyraster · 2013-10-04 15:56:53

Javnik wrote:

marcin_b wrote:
Jeśli chodzi o spis na Wiki (sory ale nie mam czasu w uzupełnianie listy, podczas gdy chcę jeszcze pomapować inne rejony ) - ogólnie fajna sprawa. Zamiast % można byłoby zrobić podział zaawansowany (na zielono), uproszczony (na żółto). Przy okazji dorobiłem Cosmopolitana. Myślę, że można byłoby pochwalić się na warszawskim dziale forum SkyScraperCity, to na bank przybędzie chętnych do rzeźbienia.
Coś tam pogrzebałem...Lepiej?

No rewelacja. Ściągnę sobię ten fragment w JOSM i spróbuję podczytać do swojej apki i zmusić tryb 3D do działania. Dzięki

kocio · 2013-10-04 16:44:01

@Javnik: doskonale - teraz jest bardzo sensownie i czytelnie. Dzięki! Przyjrzę się w wolnej chwili co tam uzupełnić, bo na razie tylko dopieszczam swoje osiedle (3D/mikro), więc reszty raczej nie ruszam.

Tymczasem jedna istotna sprawa - na jutro jestem umówiony na audycję w Radiu Wnet, w której chcę opowiadać głównie o OSM 3D. Zaraz założę osobny wątek w tej sprawie, bo oczywiście nie ograniczę się do 3D i jest to w ogóle tani i prosty pomysł na promocję OSM.

kocio · 2013-10-06 23:52:26

Audycja o OSM wrzucona do sieci (kilka minut w połowie i pod koniec wyszło jak sieczka - problemy techniczne):

http://wikiradio.podkasty.info/odc/Open … Daniel-Koc

i niusy (po 27. minucie opowiadałem o OSM też):

http://nowiny.podkasty.info/odc/Nowiny- … -2013-roku

Niestety nie było nawet czasu, żeby więcej wspomnieć o 3D, bo trzeba było opowiadać o samym projekcie OSM, a i to z grubsza. Może w jakiejś przyszłej audycji uda się na tym skupić.

***

Po zamknięciu przez Kendziego buga z wyświetlaniem kopuły na dachu sprawdziłem, że nie tylko Złote Tarasy, ale i hotel Sobieski oraz daszek nad półkolumną w kościele koło Polskiego Radia teraz wyglądają dobrze - dzięki! Na razie robię inne rzeczy, ale na pewno dodam z czasem kolejne zgłoszenia.

kocio · 2013-10-09 04:12:09

Tak gwoli informacji: mapka OpenMapSurfer (http://www.openmapsurfer.uni-hd.de/) na poziomach przybliżenia 17 i 18 pokazuje widoki 3D, ale są one statyczne, tzn. są już wyrenderowane na obrazkach kafelków. Oczywiście ten serwis też ma problemy z wyświetlaniem niektórych budynków...

kazadam · 2013-10-16 08:15:51

Wiatm wszystkich !
Jestem nowym uczestnikiem OSM.
Proszę o weryfikację i uwagi Ratusza w Białymstoku. Nie podaję linku, ale obiekt jest na tagu centrum miasta.
Dziękuję jeśli ktoś znajdzie chwilę czasu.

miklobit · 2013-10-17 00:26:59

Coraz lepiej ( pod kątem 3D) zapowiada się projekt OpenScienceMap.
Wspólny silnik renderujący, wykorzystany m.in.
w programie na androida: http://www.opensciencemap.org/?p=749 ,
w wersji www: http://www.opensciencemap.org/map/#scal … lon=21.002
wprawdzie nie obsługuje jeszcze tagowania dachów, teksturowania ani cieniowania ale za to działa bardzo płynnie nawet na słabym sprzęcie no i jest opensource...

kocio · 2013-10-17 10:04:24

OpenScienceMap wydaje mi się bardzo przyszłościowe - przypomina F4 (podłoże z mapy 2D, wygodna nawigacja myszką, dość duża możliwość zbliżenia), ale startuje od razu i znacznie szybciej odświeża widok po zmianie położenia lub kąta kamery. Poza brakiem dachów i kolorów ma problemy z elementami "wiszącymi" (min_level>0) , nie wyświetla też dodatkowych elementów zwiększających realizm, typu drzewa, tory, murki czy barierki. Ma też bardzo wysokie domyślne kondygnacje (przynajmniej pierwszą), przez co wszystkie budki/kioski/wiaty wychodzą nieproporcjonalnie duże - z drugiej strony pewnie dzięki temu ORCO Tower odzyskał właściwe proporcje wieżyczek.

Generalnie ciekawy projekt, lepiej wykorzystuje 3D niż OSMB, ale to niestety nie jest Open Source, tylko freeware - przynajmniej tak jest napisane na stronie pobierania, ale może gdzieś jest dostępny kod?
